Подходит для установки на подъемник и яму.
ФУНКЦИОНАЛ
Используется для измерения и регулировки углов установки колес, проверки правильности установки рулевого колеса, а также для диагностики ходовой части.
ПРЕИМУЩЕСТВА
- База данных включает более чем 40000 автомобилей.
- Постоянно обновляемое ПО + обновление базы самим пользователем.
- Программа интуитивно понятна и включает в себя подсказки оператору.
- Управление большинством функций осуществляется посредством всего двух клавиш.
- Процедура компенсации прокаткой.
- Монитор, компьютер и принтер надежно зафиксированы в одном блоке с колонной, благодаря чему меньше вероятность повредить их, в отличие от моделей сход-развала на тележке.
- Компьютерная база и программное обеспечение позволяют производить корректировку данных в ручном режиме.
- Надежные 3D-камеры автоматически подстраиваются под уровень освещенности.
- Разрешающая способность камер 5 Мп и автоматическая подстройка под освещенность позволяют производить измерение с точностью 0,01°.
- Четыре 4-точечных колесных адаптера 12...24".
- Управление большинством функций посредством всего двух клавиш.
- Простой доступ в программе ко всем измеряемым параметрам.
- Измерения максимального угла поворота колес без электронных поворотных кругов.
- Графическое отображение измеренных значений на мониторе.
- Работа с автомобилями, для которых требуется ввод высоты посадки.
- Выполнение процедуры компенсации биения дисков методом прокатки (с возможностью пропуска при необходимости).
- Предварительная калибровка камер на заводе для упрощения настройки при инсталляции.
- Возможность сохранения результатов проведенных регулировок и сведений по клиентам.
- Набор для крепления колесных адаптеров и мишеней к колонне для хранения.
- Модель предназначена для ям и подъемников при установке актуатора.

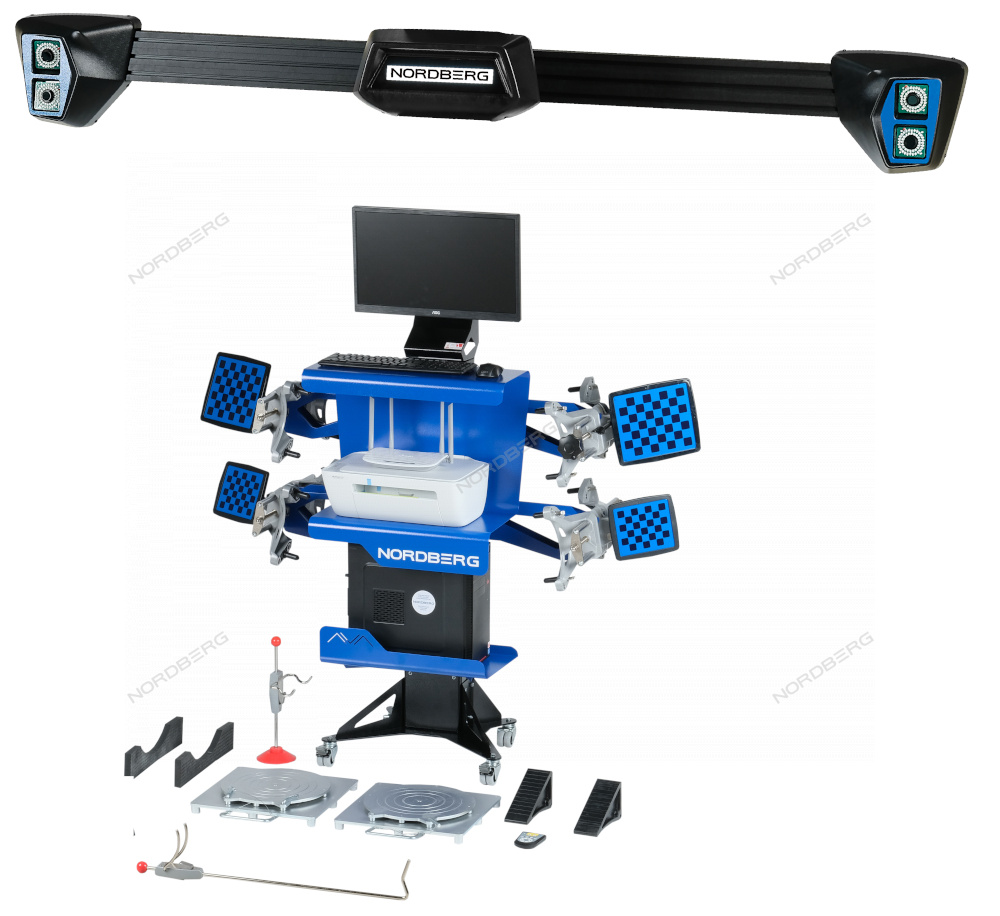

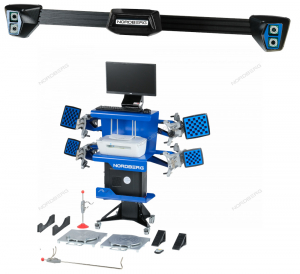

КОМПЛЕКТАЦИЯ
- 1. 3D-камеры
- 2. Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями
- 3. ПО с базой данных
- 4. Поворотные круги (2 шт.) с подставками для выполнения компенсации с прокаткой
- 5. Фиксатор руля
- 6. Фиксатор педали тормоза
- 7. Кронштейны для крепления мишеней к колонне
- 8. Компьютер (ПК), монитор, принтер, клавиатура и мышь
- 9. Радиопульт
- 10. Инструкция по эксплуатации
Использования стенда сход-развал NORDBERG C802-C повысит безопасность и управляемость автомобиля, будет способствовать снижению износа шин и улучшению ходовых качеств, сможет устранить вибрацию и снижение шума автомобиля, а также выявить неисправности его ходовой части.
|
|
|
||
|

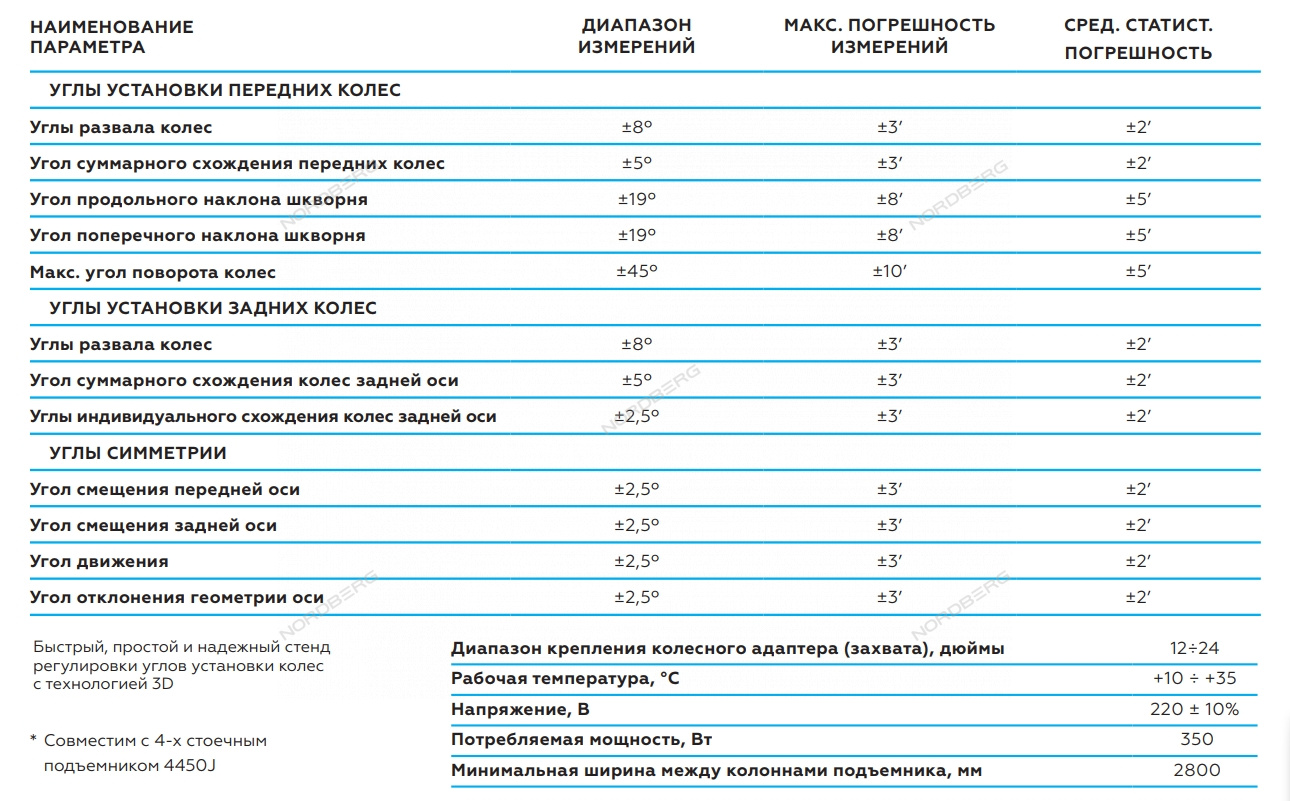

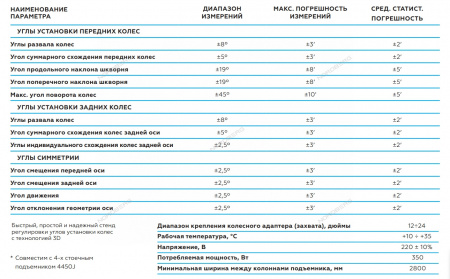

Наименование параметра |
Диапазон измерений |
Максимальная погрешность измерений |
Средняя статистическая погрешность |
|
Углы установки передних колес |
|||
|
Углы развала колес |
±8º |
±3' |
±2' |
|
Угол суммарного схождения передних колес |
±5º |
±3' |
±2' |
|
Угол продольного наклона шкворня |
±19º |
±8' |
±5' |
|
Угол поперечного наклона шкворня |
±19º |
±8' |
±5' |
|
Максимальный угол поворота колес |
±45º |
±10' |
±5' |
|
Углы установки задних колес |
|||
|
Углы развала колес |
±8º |
±3' |
±2' |
|
Угол суммарного схождения колес задней оси |
±5º |
±3' |
±2' |
|
Углы индивидуального схождения колес задней оси |
±2,5º |
±3' |
±2' |
|
Углы симметрии |
|||
|
Угол смещения передней оси |
±2,5º |
±3' |
±2' |
|
Угол смещения задней оси |
±2,5º |
±3' |
±2' |
|
Угол движения |
±2,5º |
±3' |
±2' |
|
Угол отклонения геометрии оси |
±2,5º |
±3' |
±2' |
|
Рабочая температура, °С
|
от +10 до +35 |
|
Монитор
|
22" |
|
Частота, Гц
|
50/60 |
|
Диапазон крепления колесного адаптера (захвата), дюйм
|
12-24 |
|
Тип кабинета стенда сх-развал
|
Мобильный |
|
Тип датчиков стенда
|
Настенный |
|
Вариант установки стенда
|
Яма+подъемник |
|
Лифт балки
|
Без лифта |
|
Количество камер
|
Двухкамерный |
|
Напряжение, В
|
220 |
