ФУНКЦИОНАЛ
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер, и плоских мишеней с градиентным рисунком.Подходит для установки на яму.
ПРЕИМУЩЕСТВА
- База данных включает более чем 40000 автомобилей.
- Постоянно обновляемое ПО + обновление базы самими пользователем.
- Программа интуитивно понятна и содержит подсказки оператору.
- Управление большинством функции осуществляется посредством всего двух клавиш, процедура компенсации прокаткой.

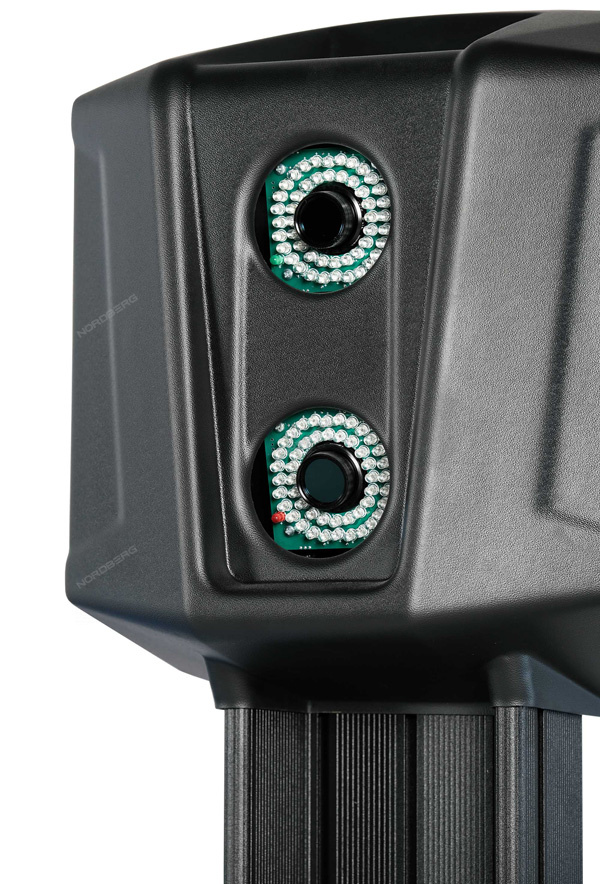

- Четыре надежные 3D-камеры автоматически подстраиваются под уровень освещенности.
- Стенд позволяет производить измерение грузовых автомобилей с колесной базой до 16 метров.
- Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями, не требующие обслуживания, без электроники.
КОМПЛЕКТАЦИЯ
- 1. 3D-камеры – 4 шт.
- 2. Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями
- 3. ПО с базой данных
- 4. Поворотные круги (2 шт.) с подставками для выполнения компенсации с прокаткой

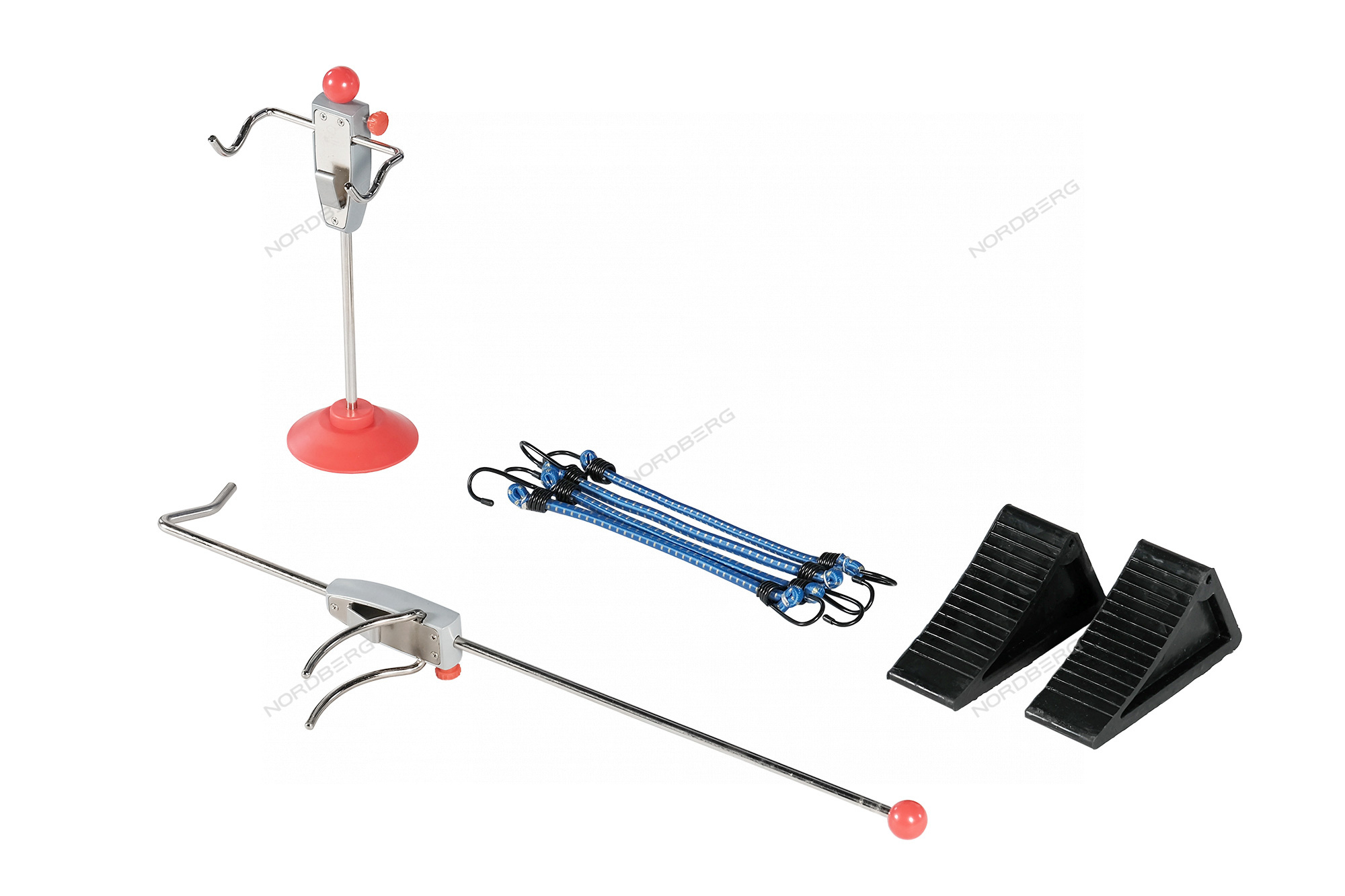

- 5. Фиксатор руля
- 6. Фиксатор педали тормоза
- 7. Кронштейны для крепления мишеней к колонне
- 8. Компьютер (ПК), монитор, принтер, клавиатура и мышь
- 9. Радиопульт
- 10. Инструкция по эксплуатации
|
|
|
||
|
Наименование параметра |
Диапазон измерений |
Максимальная |
Средняя |
|
Углы установки передних колес |
|||
|
Углы развала колес |
±8º |
±3' |
±2' |
|
Угол суммарного схождения передних колес |
±5º |
±3' |
±2' |
|
Угол продольного наклона шкворня |
±19º |
±8' |
±5' |
|
Угол поперечного наклона шкворня |
±19º |
±8' |
±5' |
|
Максимальный угол поворота колес |
±45º |
±10' |
±5' |
|
Углы установки задних колес |
|||
|
Углы развала колес |
±8º |
±3' |
±2' |
|
Угол суммарного схождения колес задней оси |
±5º |
±3' |
±2' |
|
Углы индивидуального схождения колес задней оси |
±2,5º |
±3' |
±2' |
|
Углы симметрии |
|||
|
Угол смещения передней оси |
±2,5º |
±3' |
±2' |
|
Угол смещения задней оси |
±2,5º |
±3' |
±2' |
|
Угол движения |
±2,5º |
±3' |
±2' |
|
Угол отклонения геометрии оси |
±2,5º |
±3' |
±2' |
|
Рабочая температура, °С
|
от +10 до +35 |
|
Частота, Гц
|
50/60 |
|
Диапазон крепления колесного адаптера (захвата), дюйм
|
12-24 |
|
Тип кабинета стенда сх-развал
|
Стационарный |
|
Вариант установки стенда
|
Яма |
|
Лифт балки
|
Без лифта |
|
Количество камер
|
Четырехкамерный |
|
Тип стенда сх-развал
|
3D |
|
Напряжение, В
|
220 |
