Компьютерный грузовой стенд сход развал AXIS4000 Haweka

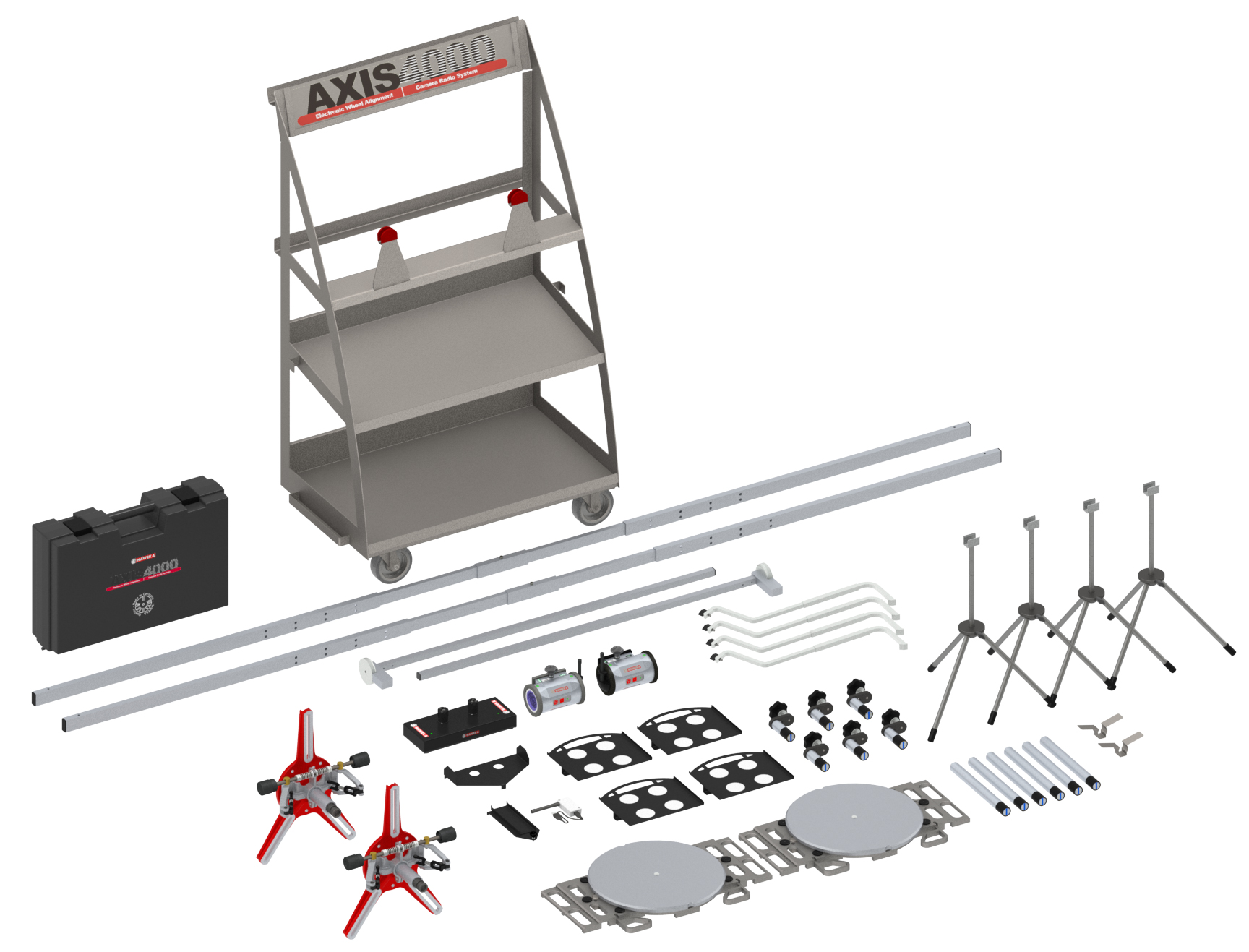

Стенд испытательный AXIS4000 PRO со стойкой для регулировки углов установки колес.

Мобильный компьютерный стенд с электронными камерами AXIS4000 PRO предназначен для измерения углов всех видов коммерческого транспорта: грузовых автомобилей, автобусов, полуприцепов, легких грузовиков. Этот инновационный стенд позволяет производить быстрое и, самое главное, точное измерение: общего и индивидуального схождения (single and total toe), центрального положения рулевого колеса (steering gear middle position), развала (caster), продольного (KPI) и поперечного (camber) углов наклона шкворней, соотношение углов в повороте (toe-out on turns), максимального угла поворота (maximum steering angle), перекоса и смещения осей (out of square of the axles). Измерения производятся с помощью уникальной технологии, где за основу измерений берётся центральная ось автомобиля, а не одна из колёсных осей, как в случае с измерением легковых автомобилей.

AXIS4000 PRO является результатом многолетней работы компании HAWEKA в области разработки и производства мобильных стендов для измерения углов установки колёс автотранспорта. Внедрение собственных инновационных разработок и know-how позволило компании HAWEKA выпустить совершенный мобильный компьютерный стенд для измерения углов установки колёс коммерческого транспорта. Удобство, точность, визуализация процесса измерений и простота в использовании дают AXIS4000 неоспоримое преимущество перед аналогичными стендами.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА СТЕНДОВ СХОД РАЗВАЛ HAWEKA AXIS4000.

Преимущество №1 МЕТОД ИЗМЕРЕНИЯ
Метод измерения и регулировки углов наклона колёс и расположения осей - относительно центральной оси транспортного средства. Так же используя данный метод, точно выставляется центральное положение рулевого колеса. Это, наряду с регулировкой схождения, одна из основных процедур, которые необходимо осуществить при выполнении работ по регулировке углов установки колёс коммерческого транспорта.
Данный метод измерения повышает точность измерений, а вследствие этого осуществляется более правильная регулировка углов. Правильная регулировка углов позволяет снизить расход топлива, уменьшить износ шин, улучшить комфорт водителя и износ элементов управления автомобилем.

Преимущество №2 НЕ ТРЕБУЕТСЯ ПРОИЗВОДИТЬ КОМПЕНСАЦИЮ БИЕНИЯ КОЛЁСНОГО ДИСКА
При использовании любого стенда HAWEKA не требуется производить компенсацию биения колеса. То есть не требуется вывешивать грузовик. Вывешивать грузовик не рекомендуется, так как в этом случае положение шкворней будет не соответствовать их рабочему (маршевому) положению. Для того, чтобы не производить компенсацию биения колёсные адаптеры ProClamp с камерами крепятся на ступичную часть колёсного диска при помощи магнитных ножек. Это уникальная запатентованная технология HAWEKA. Как известно, ступичная часть диска не подвержена деформации. Каждая магнитная ножка способна выдержать усилие на отрыв в 30 кг. При помощи специальных зацепов колёсные адаптеры ProClamp можно с лёгкостью закрепить на легкосплавных. Эта характеристика так же препятствует падению камер в процессе эксплуатации. Так же благодаря этой уникальной технологии не требуется и прокатка автомобиля для проведения компенсации биения, что позволяет использовать стенды HAWEKA в СТО с ограниченной длиной помещения.

Преимущество №3 МОБИЛЬНОСТЬ
За счёт уникальной технологии крепления захватов на колесо, а так же отсутствия необходимости вывешивать и прокатывать транспортное средство стенды могут эксплуатироваться на ограниченной площади. Так же стенды поставляются в мобильных ящиках и кабинетах на колёсах, что способствует их мобильности. Стенды могут использоваться как устройство для диагностики подвески при организации выездного диагностического центра.

Преимущество №4 КАМЕРЫ С РАДИОСВЯЗЬЮ
Ещё одним главным и существенным преимуществом стенда HAWEKA AXIS4000 является то, что в качестве средства измерения используется уникальная инфракрасная цифровая камера. Камера является высокоточным измерительным прибором и предназначена специально для измерения всех углов установки колёс.
В отличии от лазера и CCD-головки камера очень миниатюрна. В ней нет подвижных частей, в следствии чего, падение камеры на пол не приведёт к выходу камеры из строя. Камера способна выдержать многократные падения с высоты 1 метр (результат тестовых испытаний - камеру 100 раз бросали с высоты 1 метр, при этом разбилось только защитное стекло, сама камера сохранила полную работоспособность). Камера герметична, поэтому ей не страшна вода и пыль. Заряд батареи рассчитан минимум на 10 часов работы.
Камера оснащена источником инфракрасного излучения, поэтому, может функционировать в полной темноте или при слабом освещении. Конечно, эта характеристика не имеет практического применения, тем не менее, такая возможность имеется.
Полученные результаты измерений анализируется микропроцессором, находящимся в измерительном устройстве камеры и посылаются в компьютер при помощи беспроводной связи по выделенному радиоканалу. В результате расчетов микропроцессора выдаются параметры, которые затем обрабатываются компьютером для вычисления углов установки колес.
Камера оснащена гироскопом и несколькими электронными инклинометрами. Гироскоп используется для увеличения углового диапазона для вычисления максимального угла поворота колес управляемой оси. Электронные инклинометры используются для вычисления развала и углов продольного и поперечного наклона шкворня.

Преимущество №5 РЕГУЛИРОВКА В РЕАЛЬНОМ ВРЕМЕНИ
Этот высокотехнологичный стенд позволяет производить все измерения и регулировки точно и быстро в режиме реального времени. Любые изменения в регулировках мгновенно отображаются на дисплее компьютера. Специальное программное обеспечение помогает оператору пошагово пройти весь процесс измерений. Результат измерений до и после регулировок, а так же индивидуальные данные об автомобиле отражаются в специальном отчёте. Отчет со всеми данными можно распечатать или же сохранить его на жестком диске.

Преимущество №6 ПРОИЗВОДИТЕЛЬНОСТЬ
Для измерения всех углов и положения осей двухосного грузовика требуется всего 10 минут. Программное обеспечение с подсказками исключает ошибки в работе специалиста производящего регулировку углов, что значительно повышает КПД.

Преимущество №7 ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Другое существенное преимущество стенда HAWEKA AXIS4000 заключается в том, что произведя незначительную модернизацию имеется возможностью измерять геометрию рам грузовиков и прицепов. Информация о произведённых измерениях поступает в компьютер, а результат представляется в виде 3D чертежа. Такой отчёт удобен для предоставления в страховые компании при определении страховых случаев. Подавляющее количество других стендов сход-развал подобной опцией не обладает.
Так же при помощи дополнительных комплектов можно измерять углы установки колёс на полуприцепах и прицепах, автобусах и грузовиках с алюминиевыми рамами, лёгких грузовиках. Без проблем можно обслужить любое транспортное средство с любым количеством управляемых осей.
