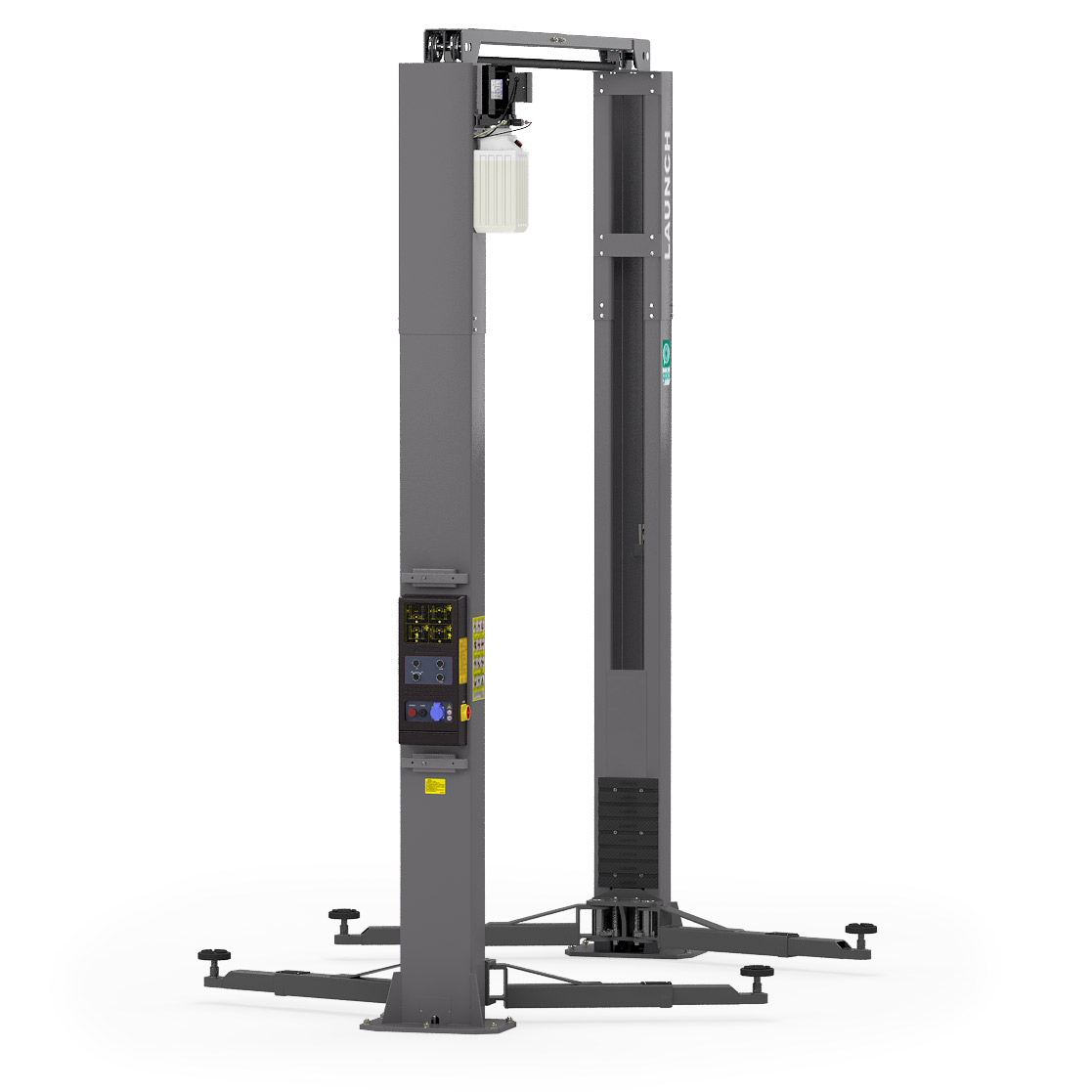

Двухстоечный подъемник Launch TLT-240SCA (L) серый

Двухстоечный электрогидравлический подъемник Launch TLT-240SCA (L) с верхней синхронизацией, грузоподъемностью 4 тонны (европейская сертификация CE). Подходит для обслуживания легковых автомобилей, SUV и стандартных микроавтобусов. Увеличенная габаритная высота (4150 мм) для обслуживания высоких автомобилей.

Разблокировка стопоров производится надежными электромагнитами и управляется с пульта. Движение подъемника полностью автоматизировано. Подъемник оснащен дополнительными концевиками безопастности. Гидростанция расположена в верхней части колонны.

Усиленная конструкция элементов подъемника, шкивы увеличенного диаметра. Толщина металла профиля стойки – 6 мм. Элементы защиты в базовом комплекте поставки (гидравлические парашютные клапаны, защита движущихся механизмов, защитные рамки на лапах подхвата). Высота подхвата от 110 мм (двухсекционная винтовая регулировка для увеличения высоты подхвата). Максимальная высота подъема – до 1920 мм.

Конфигурация лап по умолчанию: передняя пара — 3-секционная с диапазоном 580—1120 мм; задняя пара — 2-секционная с диапазоном 855—1365 мм. Опционально могут быть установлены лапы в другой конфигурации.

Технические характеристики

Размеры

При симметричной установке

При асимметричной установке

Установочные размеры

Симметричная установка

Асимметричная установка

Комплектация

Удобство и безопасность работы

Двухстоечные подъемники Launch оборудованы удобным пультом управления с розеткой 220В (класс защиты IP54). Имеет два режима работы (ручной и автома-тический) и аварийную индикацию. Автоматизированная система управления стопорами позволяет работать с подъемником простым нажатием кнопок Вверх / Вниз, без необходимости ручной дезактивации стопоров: система самостоятельно активирует/деактивирует стопорные механизмы и отслеживает работу крайних положений подъемника по концевикам.

При необходимости опустить подъемник — механик просто нажимает кнопку «Вниз», и система сама приподнимает каретки, снимает их со стопоров и, удерживая стопора, опускает автомобиль до уровня 20 см от пола, после чего предупреждает механика звуковым сигналом о близости постановки автомобиля и кареток на пол. При аварийной ситуации достаточно отпустить кнопку, и стопора прийдут в активированное положение.
Также доступен полностью ручной режим управления движения каретки и стопорами.

Насос и бак удобно расположены с верхней стороны колонны и не мешают работе с автомобилем. Гидростанция имеет увеличенный по сравнению с обычными китайскими подъемниками ресурс. Механизм ручного аварийного спуска позволяет оперативно и безопасно опустить автомобиль даже в случае отключения электричества.
Защитная планка с мягким покрытием предотвращает повреждения автомобиля, при касании активируя автоматический концевик, останавливающий подъём автомобиля.

Дополнительные концевые выключатели

Подъемники моделей SCA оснащены тремя концевыми выключателями

Верхний — ограничивает ход цилиндра и исключает работу гидростанции «в упор», продлевая срок службы и возможность повреждения манжет (устанавливается внутри колонны).

Нижний — предупреждает мастера о постановке автомобиля на землю.

Третий концевой выключатель на верхней поперечной планке останавливается движение подъемника в случае, если автомобиль каснется крышей страховочной планки.

Увеличенные габариты стойки и опорной платформы
А также наличие верхней планки синхронизации — обеспечивают абсолютную жесткость подъемника Лаунч и уменьшают нагрузку на фундамент.

Конфигурация по умолчанию:

передняя пара — 3-секционная с диапазоном 580—1120 мм, задняя пара — 2-секционная с диапазоном 855—1365 мм.

Конфигурация лап в ECO TLT240SC - 2-секционные с диапазоном 800—1200 мм.

Увеличенная толщина лап

Обеспечивает устойчивую фиксацию автомобиля.

Удобство и безопасность работы

Подъемники Launch позволяют обслуживать все популярные конфигурации автомобилей — от малолитражных машин А-класса до микроавтобусов (соответственно тоннажу и развесовке автомобиля).

Увеличенная высота подъема автомобиля – 1920 мм (без учёта проставок-удлинителей подхвата) – обеспечивает удобство работы мастера при выполнении любых задач.

Усиленный профиль каретки

Равномерно распределяет нагрузку и обеспечивает жесткость опорной системы лап.

Увеличенные шкивы

Шкивы имеют увеличенный диаметр и ширину (20 x 115 мм), что значительно продлевает срок службы тросов;

Надежная система стопоров

Удерживающая положение каретки при работе с автомобилем и автоматически страхующая её при подъеме. Разблокировка механизма безопасности производится установленными на стойках электромагнитами.

Резиновые накладки на каретки для защиты дверей автомобиля — без острых краев и по всей высоте каретки. Опционально устанавливается металлический кожух, закрывающий движущиеся части цилиндров и цепей и препятствующий попаданию грязи и посторонних предметов в механизм подъемника.

Винтовые опоры для плавной регулировки подхвата автомобиля (от 110 мм от пола)

Возможность доустановки опции — проставок-удлинителей для рамных автомобилей.

Надежные тросы

В подъемниках Лаунч используются стальные тросы увеличенного диаметра (9 мм) с высококачественным гальваническим покрытием, препятствующим коррозии.

Увеличенные шкивы

Шкивы имеют увеличенный диаметр и ширину, что значительно продлевает срок службы тросов.

Безопасность гидравлической системы

Гидравлическая система двухстоечного подъемника Лаунч оборудована парашютными клапанами, препятствующими быстрому выходу масла из цилиндров и быстрому спуску автомобиля в случае механического повреждения гидросистемы подъемника.

Защита элементов подъемника

Вся электрическая проводка проложена в штатных внутренних защитных металлических коробах (так же, как и гидравлическая проводка), надежно защищающих элементы проводки от повреждений.

Европейская сертификация

Грузоподъемность Launch сертифицирована по европейским стандартам CE (проверена под динамической нагрузкой 115% и статической 150%).

Подъемники доступны в трёх цветах: красный / серый / синий;

Точность сборки и простота обслуживания

• Выверенные и повторно очищенные резьбовые отверстия после цикла покраски.
• Геометрическое соответствие документации (точное изготовление всех элементов, включая размеры защитные кожухи синхронизационного трапа, и соответствующее расположение мест креплений элементов подъемника)
• Полный комплект необходимого крепежа для сборки подъемника, включая комплект крепежных анкеров и металлические проставочные пластины для нивелировки стоек.



• Направляющие пластины каретки изготовлены из высокопрочного полиамида, гарантирущего длительный срок службы. Разборная конструкция каретки значительно упрощает профилактические работы по обслуживанию механизма или замене пластин (нет необходимости разбирать подъемник и ронять стойки)
• Защитный кожух наружных элементов магистрали гидравлики

Опции:

1. Комплект удлинителей для подъема рамных автомобилей (высота 60 мм / 90 мм/ 125 мм / 140 мм)
2. П-образные подхваты (площадки с бортами) для работы с рамными автомобилями
3. Подъемные лапы в различных конфигурациях (2-секционная 800～1200 мм (для модели ECO TLT-240SC), усиленная 3-секционная 600～1105 мм, усиленная удлиненная 2-секционная 980～1570 мм, усиленная сверхдлинная 3-секционная 950～1800 мм.)
4. Карманы для документов (магнитные или на двустороннем скотче)
