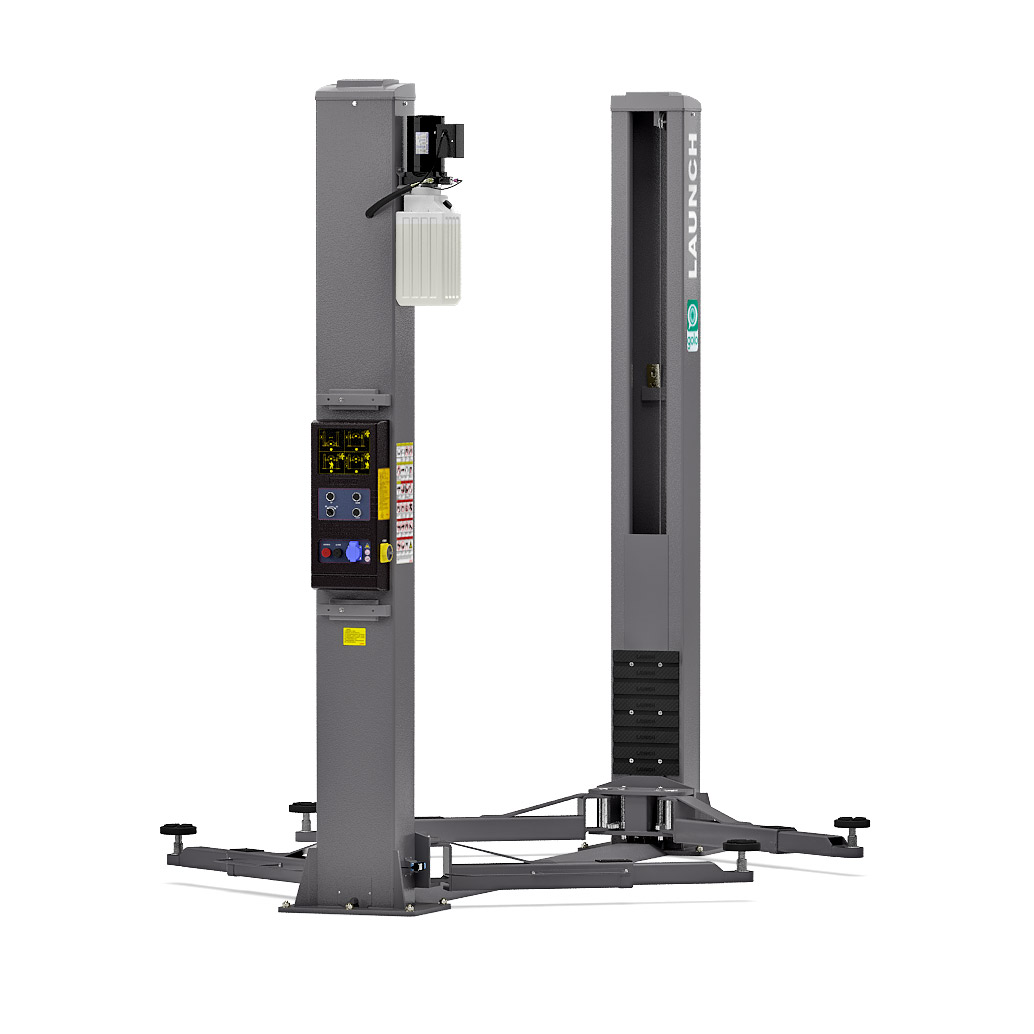

Двухстоечный подъемник Launch TLT-240SBA серый

Двухстоечный подъемник Launch TLT-240SBA для обслуживания легковых автомобилей (в том числе крупных SUV) и микроавтобусов.

Управление стопорами с одной колонны при помощи автоматизированного пульта управления. Расположение гидростанции в верхней части колонны. Универсальные лапы подхвата  (длина передних – до 1120 мм, задних - 1365 мм). Двойной защитный трап. Усиленная конструкция элементов подъемника, шкивы увеличенного диаметра. Толщина металла профиля стойки – 6 мм (на 20-25% больше в сравнении с большинством аналогичных производителей) – придает особенную жесткость и устойчивость колонн подъемника. Элементы защиты в базовом комплекте поставки (гидравлические парашютные клапаны, защита движущихся механизмов, защитные рамки на лапах подхвата, резиновые накладки по всей высоте каретки). Высота подхвата от 110 мм (двухсекционная винтовая регулировка для увеличения высоты подхвата, опциональные удлинители и П-образные подхваты). Максимальная высота подъема – до 1920 мм. Профессиональный Н-образный форм-фактор каретки.

Простое обслуживание каретки и замена слайдинг-блоков без необходимости демонтажа колонн.

Технические характеристики

Габариты

Установочные размеры

Комплектация

Нижний концевик обеспечивает безопасность, напоминая о необходимости проверить пространство под опускаемым автомобилем начиная с расстояния 200мм от пола (при необходимости возможна установка на другую высоту или отключение) (в моделях SBA).

Усиленный профиль каретки равномерно распределяет нагрузку и обеспечивает жесткость опорной системы лап.

Удобство и безопасность работы

Двухстоечные подъемники Launch в модификациях SBA имеют удобный пульт управления, оборудованный розеткой 220В (класс защиты IP54). Имеет два режима работы (ручной и автома-тический) и аварийную индикацию. Автоматизированная система управления стопорами позволяет работать с подъемником простым нажатием кнопок Вверх / Вниз, без необходимости ручной дезактивации стопоров: система самостоятельно активирует/деактивирует стопорные механизмы и отслеживает работу крайних положений подъемника по концевикам.

При необходимости опустить подъемник — механик просто нажимает кнопку «Вниз», и система сама приподнимает каретки, снимает их со стопоров и, удерживая стопора, опускает автомобиль до уровня 20 см от пола, после чего предупреждает механика звуковым сигналом о близости постановки автомобиля и кареток на пол. При аварийной ситуации достаточно отпустить кнопку, и стопора прийдут в активированное положение.
Также доступен полностью ручной режим управления движения каретки и стопорами.

Удобное расположение гидростанции, имеющей увеличенный по сравнению с обычными китайскими подъемниками ресурс: в модификациях SBA насос и бак расположены с верхней стороны колонны и не мешают работе с автомобилем.
Механизм ручного аварийного спуска позволяет оперативно и безопасно опустить автомобиль даже в случае отключения электричества.

Подходят для всех помещений за счет нижней синхронизации (нет требований к высоте потолков) и возможности размещения стойки с гидростанцией и пультом управления с любой стороны (экономия на прокладке питающего кабеля и удобство последующего использования).

Надежность и долговечность

Подъемники Launch (Лаунч) имеют увеличенные по сравнению с обычными подъемниками габариты стойки, опорной платформы, а также толщину металла профиля стойки — 6 мм для модели TLT240SBA и 5 мм для моделей ECO TLT240SB и TLT235SB (A).

По техническим параметрам, жесткости и прочности всех элементов и испытанной по европейской сертификации нагрузке подъемники Launch с нормированной грузоподъемностью 3.5 тонны превосходят большинство китайских подъемников, чья грузоподъемность маркируется как 4 тонны.

Усиленные стойки и габариты опорной платформы обеспечивают абсолютную жесткость подъемника Launch и уменьшают нагрузку на фундамент.

Двойной защитный трап между стойками, состоящий из верхней крышки и нижнего желоба, входящего вплотную в пазы опор стоек, тем самым защищая троса, магистраль гидравлики и электрическую проводку от попадания воды и грязи — как снизу, так и сверху.

Увеличенная высота подъема автомобиля – 1920 мм (без учёта проставок-удлинителей подхвата) – обеспечивает удобство работы мастера при выполнении любых задач.

Увеличенная толщина лап

Обеспечивает устойчивую фиксацию автомобиля.

Защита и удобство работы мастера

Лапы подъемника оснащены рамками безопасности, предотвращающими опускание лапы на ноги. (кроме модели ECO TLT240SB)

Усиленный профиль каретки равномерно распределяет нагрузку и обеспечивает жесткость опорной системы лап.

Удобство и безопасность работы

Подъемники Launch позволяют обслуживать все популярные конфигурации автомобилей — от малолитражных машин А-класса до микроавтобусов (соответственно тоннажу и развесовке автомобиля).

Конфигурация по умолчанию: передняя пара — 3-секционная с диапазоном 580—1120 мм, задняя пара — 2-секционная с диапазоном 855—1365 мм.

В модели ECO TLT240SB все лапы двухсекционные с диапазоном 800—1200 мм.

Резиновые накладки на каретки для защиты дверей автомобиля - без острых краев и по всей высоте каретки. Опционально устанавливается металлический кожух, закрывающий движущиеся части цилиндров и цепей и препятствующий попаданию грязи и посторонних предметов в механизм подъемника.

Винтовые опоры для плавной регулировки подхвата автомобиля (от 110 мм от пола)

Возможность доустановки опции — проставок-удлинителей для рамных автомобилей.

Надежные тросы

В подъемниках Лаунч используются стальные тросы увеличенного диаметра (9 мм) с высококачественным гальваническим покрытием, препятствующим коррозии.

Увеличенные шкивы

Шкивы имеют увеличенный диаметр и ширину, что значительно продлевает срок службы тросов.

Безопасность гидравлической системы

Гидравлическая система двухстоечного подъемника Лаунч оборудована парашютными клапанами, препятствующими быстрому выходу масла из цилиндров и быстрому спуску автомобиля в случае механического повреждения гидросистемы подъемника (кроме моделей (ECO) 240SB)

Защита элементов подъемника

Вся электрическая проводка проложена в штатных внутренних защитных металлических коробах (так же, как и гидравлическая проводка), надежно защищающих элементы проводки от повреждений.

Европейская сертификация

Грузоподъемность Launch сертифицирована по европейским стандартам CE (проверена под динамической нагрузкой 115% и статической 150%) (кроме моделей ECO).

Подъемники доступны в трёх цветах: красный / серый / синий;

А также:

• Все модели подъемников Launch оборудованы надежной системой стопоров, удерживающих положение каретки при работе с автомобилем и автоматически страхующих её при подъеме.
  • В моделях SB разблокировка производится тросовым приводом. Каналы тросов для управления стопорами расположены таким образом, чтобы исключить износ и повреждение тросов стопорного механизма и заклинивание стопоров.
• Уплотнительные и направляющие манжеты гидроцилиндра представляют собой составную конструкцию проставок и уплотнений, имеющих значительно более высокий ресурс (вместо одной стандартной манжеты в альтернативных модификациях подъемников);

Забота о безопасности:

• Гидравлическая система двухстоечного подъемника Лаунч оборудована парашютными клапанами, препятствующими быстрому выходу масла из цилиндров и быстрому спуску автомобиля в случае механического повреждения гидросистемы подъемника.
• Штатные внутренние защитные короба для прокладки электропроводки.
• Грузоподъемность Launch сертифицирована по европейским стандартам CE (проверена под динамической нагрузкой 1100px и статической 150%) (кроме моделей ECO)

Точность сборки и простота обслуживания

• Выверенные и повторно очищенные резьбовые отверстия после цикла покраски.
• Геометрическое соответствие документации (точное изготовление всех элементов, включая размеры защитные кожухи синхронизационного трапа, и соответствующее расположение мест креплений элементов подъемника)
• Полный комплект необходимого крепежа для сборки подъемника, включая комплект крепежных анкеров и металлические проставочные пластины для нивелировки стоек.



• Направляющие пластины каретки изготовлены из высокопрочного полиамида, гарантирущего длительный срок службы. Разборная конструкция каретки значительно упрощает профилактические работы по обслуживанию механизма или замене пластин (нет необходимости разбирать подъемник и ронять стойки)
• Защитный кожух наружных элементов магистрали гидравлики

Опции:

1. Комплект удлинителей для подъема рамных автомобилей (высота 60 мм / 90 мм/ 125 мм / 140 мм)
2. П-образные подхваты (площадки с бортами) для работы с рамными автомобилями
3. Подъемные лапы в различных конфигурациях (2-секционная 800～1200 мм (в моделе ECO 240SB), усиленная 3-секционная 600～1105 мм, усиленная удлиненная 2-секционная 980～1570 мм, усиленная сверхдлинная 3-секционная 950～1800 мм.)
4. Карманы для документов (магнитные или на двустороннем скотче)
